搞死人的線路

最近都在整理機櫃線路,終於把機櫃弄得有模有樣了,包括後面的整線,唯一的缺點就是KVM線太短了,不然可以弄得美美的了,沒圖沒真相讓我們往下看吧
整理這個機櫃很多都靠雙手DIY,例如用角鋼材切長度當作SERVER的支撐架
後面還DIY鎖上一個塑膠線槽來做整線

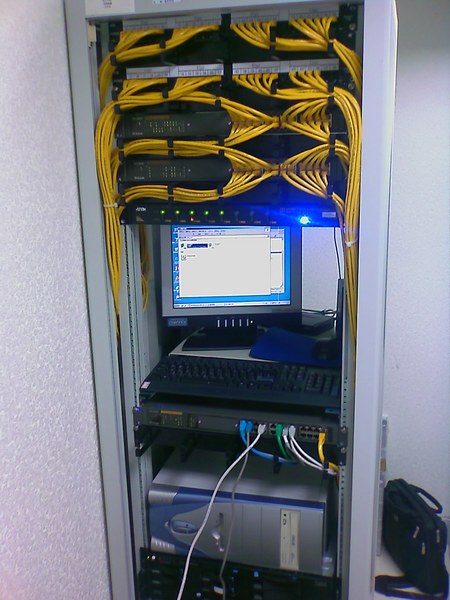

上方是Panel 黃色的是Path Core,整齊劃一吧!
中間藍光的是8Port KVM

正面大家可能覺得沒什麼,不過大家來看後面就知道整線的辛苦了

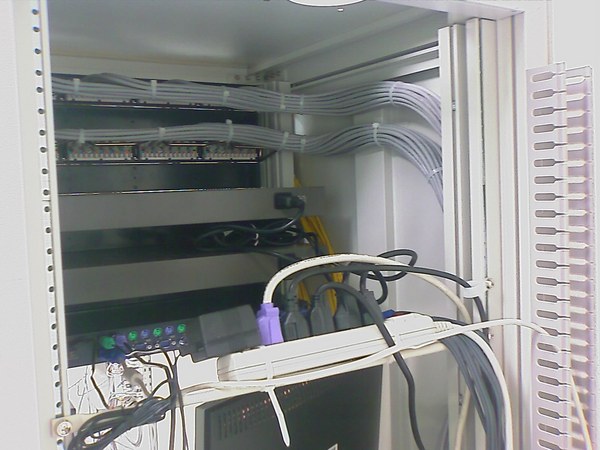

後方上面,右邊那個塑膠的線材就是用自攻牙螺絲自己鎖上去的啦

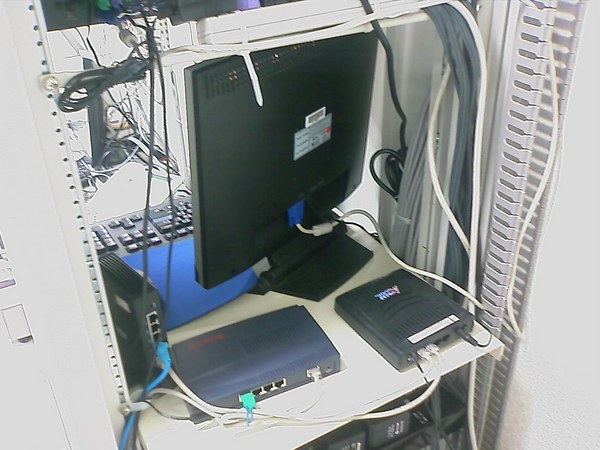

後方中間,螢幕後面放者數據機


後方下面,這就是飲恨的KVM線材,該是來採買2M的KVM線材來整理了^^

地上那堆是這禮拜的目標,把ADSL電話線路改掉這樣就更完美了
以上為CHT9100拍得大家參考看看


用LINE傳送

關於作者

Leo

Leo

喜愛旅遊並沉迷科技應用數十年無法自拔的重度 3C 上癮者!

4 回應

  • 哇!!~您真的是很用心說,我先前整機櫃也沒像您這樣弄的整整齊齊,就已經快把我搞死了,線居然還都用同一種顏色,整齊劃一…….. 實在是不簡單ㄚ。(不過感覺您工作還蠻閒的喔…..^^ 玩笑話!!~不要生氣喔!!),不過奇怪的是怎麼沒看到UPS??難道在ADSL的線路旁,那黑色的BOX就是UPS嗎? 而且建議鍵盤可換成小鍵盤,這樣有助空間的增加喔^^
    我常注意您站上的新文章,真是助我的CHT功力倍增ㄚ^^ 加上看到您這篇文章,順勢在此跟您說聲感謝喔!!~

  • 沒錯沒錯!!~~ 都是要錢ㄚ!!~~ 但沒預算也是有沒預算的做法^^
    像我就是把螢幕移到機櫃外板上(自已鎖上去的,還挖錯了幾個孔,很衝喔一”一 !! 很怕被老闆罵…..),再自已拿掀板(公司做傢俱的),鎖了個可折的鍵盤台,就這樣非常客難的,將機櫃中硬弄出被這兩樣東西佔用的空間,沒花到什麼錢喔!!~~ 哈哈哈!!~~ (不過沒照片沒真像,煩請板主您自行想像一下了)…….雖然後面老板說..不用這麼拼啦!!~ 編個預算,我會讓你過的……………..
    多出來的空間,我就用來放個佔2U的機架式UPS,感覺就更好啦^^
    以後有空我會常上來逛逛的^^ 期待您的布落格有更精彩的內容喔^^

  • 網路機櫃通常都會用旁邊有整線槽的啊!不然真的是相當克難
    我管的幾個機櫃也有幾櫃沒有整線槽,你自己裝的線槽的確給了我些想法,可以效法一下~
    KVM 真的是很重要的東西,我們單位之前買一堆SERVER(約15部)居然只給我一台4 PORT的 KVM! 結果要跨機櫃時就很麻煩了….
    事前規劃真的很重要,不然只能靠有心的唉踢人員事後修補了,但是有很多時候提出修補方法得到的是一句『沒錢,自己想辦法!』,只能XXX了~
    版主回覆:(11/22/2009 03:48:24 PM)
    1. 其實窮則變變則通,那個線槽還是我想很久才能在有限的空間整理雜七雜八方式,不過礙於無法購買足夠長度的KVM線材,不然我會把所有線都擠到那邊去,這樣看起來多清爽押,
    2. KVM如果可以的話看能不能走IP KVM來規劃(老話一句看預算了)
    要從老闆的口袋掏錢出來是難上加難,總之搞死人不償命,搞死了一個在找一個來
    唉!!!!!!!! 挨踢就是這樣

  • 太利害了,敬佩敬佩!
    我也來分享我的整線吧!
    http://harlemhsu.pixnet.net/blog/post/23941019
    版主回覆:(11/22/2009 03:48:24 PM)
    看來您也是經歷過整線地獄的MIS,辛苦您了
    不過看到圖中的SWITCH與PANEL的短跳線,雖然美觀大方又好整理,但是短於7ft的跳線,基本上都不是原廠建議的,因為會有遠端串音的問題產生,影響到線路的穩定性,提供給您參考
    不過針對結構劃佈線就像一樓的高手所言,不是把線整理整齊就是結構化,因為還牽扯到許多專業的儀器來做壓力測試,甚至連佈線的方式都有嚴謹的施工方式來規範喔!!!
